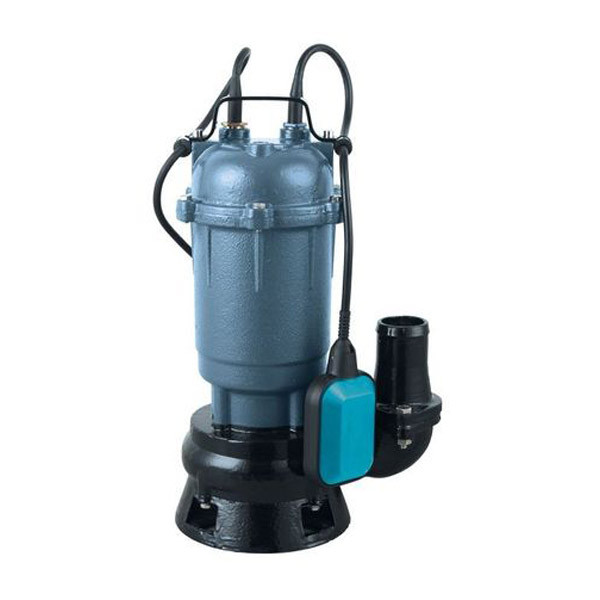

Побутові заглибні електронасоси VORTEX серії WQD, економічні, міцні, надійні, рекомендуються в стаціонарних установках для функціонування в автоматичному режимі.
Принцип роботи
Серія WQD містить НОГРАЖНІ ЕЛЕКТРОНЕАСОСИ VORTEX, для стічних води, розроблені переважно для експлуатації в побуті.
Принцип функціонування аналогічний принципом функціонування відцентрових насосів із відведеним назад робочим колесом типу "VORTEX". Простора кільцева камера, забезпечена нагнітальним патрубком із трубною різзю, передбачена в корпусі насоса та закрита кришкою, забезпеченою патрубком подавання; яка, завдяки своїй особливій формі, перешкоджає потраплянню в насос можливих твердих частинок, надмірних розмірів. Оскільки робоче колесо відведене назад щодо кришки, між ними утворюється торцева камера, у якій всмоктувана вода набуває вихрового руху та під дією відцентрової сили спрямовується в кільцеву камеру, через яку залишає насос через нагнітальний патрубок.
Сфера застосування та встановлення
Насоси цієї серії розроблені для підіймання стічних вод і хімічно неагресивних рідин. Завдяки їх конструктивній особливості, ці насоси особливо підходять для використання в побуті, а також у всіх випадках, коли в перекачуваній рідині можуть бути тверді частинки у зваженому стані, розмірами до 35 мм.
Отже, їх використання рекомендується не тільки для осушення затоплених приміщень, як-от підвали та бокси, але також і для відкачування побутових стоків, каналізаційних зливів, стічних вод із підвищеним вмістом волокнистих тіл. Ці насоси вирізняються крайньою простотою встановлення та максимальною надійністю під час стаціонарного встановлення для функціонування в автоматичному режимі. Стаціонарне встановлення насоса можливе всередині колодязів із мінімальними рекомендованими розмірами 450х450h450 мм, для забезпечення повного спорожнення та нормального функціонування автоматичної системи з поплавцем пуск/остановлення. Таке встановлення дає змогу автоматичний запуск електронасоса у разі досягнення регульованого рівня та його зупинки після спорожнення.
Встановлення відповідного зворотного клапана в нагнітальному трубопроводі дає змогу уникнути зворотного припливу рідини під час зупинки насоса.
Конструктивні характеристики
НАГНІСТЕЛЬНІ КОРПУС із чавуну, забезпечений нагнітальним патрубком 1 1/2" з трубною різзю gas UNI ISO 228-1.
РУБАШКА ДВІГАТЕЛЯ з чугуна.
ВСАСИВЛЯ КРИШКА з чугуна.
РОБОЧЕ КОЛІСО відкритого типу, з чугуна
ВЕДУКОВІ ВАЛ із неіржавкої сталі AISI 416.
МЕХАНІЧНЕ УПЛОТНЕННЯ з вугілля/алюмінію.
ДВІГАТЕЛЬ: в олійній ванні, індуктивний, закритого типу, придатний для безперервної роботи, з вбудованим термозахисним пристроєм (аварійним вимикачем).
Клас ізоляції В.,
СТЕПЕНЬ ЗАЩИТЫ IP 68
ПРОВОТ ЕЛЕКТРОПІТАННЯ заглибного типу, з неопрену "H07-RN-F". Серійна комплектація 5 м з вилкою SCHUKO (на замовлення 10 м).
ВИКОРИСТАННЯ І ПРАВИЛА БЕЗПЕКИ відповідно до стандартів EN60 335-1 (IEC 335-1, CEI 61-150) EN 60034-1 (IEC34-1, CEI 2-3).
Вага насоса - 25 кг
Основні атрибути | |
---|---|
Гарантійний термін | 12 міс |
Діаметр перекачуваних частинок | 35 мм |
Стан | Новий |
Якість води | Брудна |
Країна виробник | Китай |
Максимальна глибина занурення | 23 м |
Максимальний напір | 23 м |
Вид насоса | Фекальний |
Споживана потужність | 1500 Вт |
Спосіб установки насоса | Занурювальний |
Пропускна здатність | 22.5 куб.м/год |
Напруга мережі | 220~240 В |
Виробник | Ultropump |
Конструктивні особливості | |
Матеріал корпусу | Нержавіюча сталь |
Встановлення насоса | Горизонтальна |
